ADKS Carbon Floating Ring Seals
Bu ürün için uygulamanıza özel teknik değerlendirme ve fiyat teklifi sunuyoruz. Mühendis ekibimiz aynı gün içinde dönüş yapar.
Ürün Kataloğu / Teknik Doküman Detaylı teknik özellikler ve ölçüler için PDF dokümanı görüntüleyin
Orijinal Ürün Garantisi
Hızlı Tedarik
Mühendislik Desteği
Ürün Detayları
Ürün Tanımı
| Eksenel mil hareketini karşılamak üzere tasarlanmıştır |
| Kuru çalışmaya uygundur |
| Radyal kesimli çok parçalı sızdırmazlık ringleri |
| Mil üzerinde sızdırmazlık bileşeni bulunmadığı için mil titreşimlerini azaltmaya yardımcı olur |
| Sızdırmazlık ringleri kendinden ayarlamalı yapıdadır |
| Mil hareketi sızdırmazlık ringleri tarafından karşılanır |
| Temassız çalışma sayesinde minimum güç tüketimi sağlar |
| Split gövde tasarımı |
| Çalışma sırasında çok düşük boşluk sayesinde düşük kaçak seviyesi |
Performans Aralığı
|
Mil Çapı (d1)
340 mm'ye kadar
13.39" • diğer ölçüler talep üzerine
|
Sıcaklık
-120 °C – +800 °C
Karbon için • PTFE compound için maks. 225 °C
|
Basınç
Vakum - 20 bar
290 psi abs.
|
Hız
150 m/s'ye kadar
Karbon için • PTFE compound için maks. 40 m/s
|
| Parametre | Değer |
| Model | ADKS Split Seal |
| Mil çapı | d1 = 340 mm'ye kadar (13.39") |
| Basınç | p = vakum ... 20 bar (290 psi) abs. |
| Sıcaklık | Karbon için -120 °C ... +800 °C; PTFE compound için maks. 225 °C |
| Hız | Karbon için maks. 150 m/s; PTFE compound için maks. 40 m/s |
| Radyal hareket | ± 1,0 ... 5,0 mm |
| İzin verilen eksenel hareket | Teorik olarak sınırsız |
Teknik Özellikler
| Split tasarım sayesinde montaj sırasında milin sökülmesine gerek kalmaz |
| Yüksek çalışma dayanımı sağlar |
| Bakımı kolaydır |
| Segmentli sızdırmazlık ringi tasarımı sayesinde değişim işlemi kolaydır |
| Temassız çalışma, düşük sürtünme ve minimum güç tüketimi sağlar |
| Mil hareketlerini karşılayabilen kendinden ayarlamalı ring yapısı |

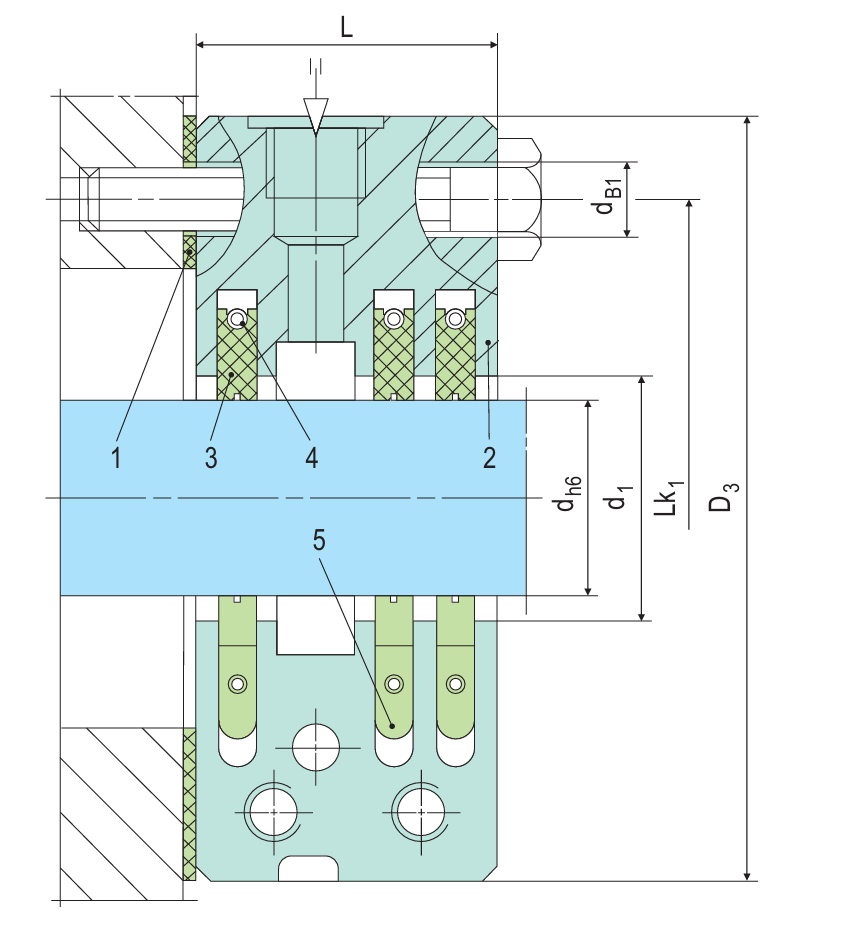

Malzemeler
| Bileşen | Malzeme Seçenekleri |
| Sızdırmazlık Ringleri | Karbon, karbon / PTFE compound |
| Gövde | İki parçalı gövde tasarımı; uygulama şartlarına göre malzeme seçimi |
| Yay / Gergi Elemanı | Tension spring |
| Flat Seal | Uygulama şartlarına göre seçilir |
Tipik Endüstriyel Uygulamalar
| Rulman Salmastraları | Dişli Kutuları ve Motorlar | Kimya Endüstrisi | Gıda İşleme Endüstrisi |
| Gazlar | Fanlar ve Blowerlar | Karıştırıcılar ve Agitatörler | Miller ve Kurutucular |
| Metal Üretimi ve İşleme | Petrokimya Endüstrisi | Enerji Santrali Teknolojisi | Buhar Türbinleri |
| Atık Yakma ve Bertaraf | Su Uygulamaları | Toksik Gazlar | ATEX Uygulamaları |
