BR Single & Dual Seals
Bu ürün için uygulamanıza özel teknik değerlendirme ve fiyat teklifi sunuyoruz. Mühendis ekibimiz aynı gün içinde dönüş yapar.
Ürün Kataloğu / Teknik Doküman Detaylı teknik özellikler ve ölçüler için PDF dokümanı görüntüleyin
Orijinal Ürün Garantisi
Hızlı Tedarik
Mühendislik Desteği
Ürün Detayları
Ürün Tanımı
| Tekli ve çift salmastra konfigürasyonu |
| Balanslı tasarım |
| Dönüş yönünden bağımsız çalışma |
| Kartuş (cartridge) konstrüksiyon |
| Çoklu yaylı sabit (stationary) tasarım |
| Oturma yüzeyi (seat) çark arkasına yerleştirilecek şekilde tasarlanmıştır |
| Oturma yüzeyi (seat) döner tasarımdadır |
| Yayları kirlenmeden korumak için özel tasarlanmış kovan (sleeve) |
| Quench'li veya quench'siz uygulamalar için kılavuz kovanlı (guide sleeve) değişken tasarımlar mevcuttur |
Performans Aralığı
|
Boyutlar (dN)
270 mm'ye kadar
10.625"'e kadar
|
Basınç
p1 = 16 bar
230 psi
|
Sıcaklık
-20 °C – +160 °C
-4 °F – +320 °F
|
Hız
10 m/s
33 ft/s
|
*) Vakum altında çalışma için atmosfer tarafında quench (dış yıkama) düzenlenmesi gereklidir.
Teknik Özellikler
| Sabit (stationary) tasarım sayesinde mil sapmalarını karşılar |
| Katı partikül içeren akışkanları yönetecek şekilde tasarlanmıştır |
| O-ring dinamik olarak yüklenir; mil hasarını önler |
| Oturma yüzeyini kilitlemeden vakum altında çalışabilir |
| Sirkülasyonda verimliliği artırmak için pompalama elemanı mevcuttur |
| Yaylar kirlenmeyi önlemek için ürüne karşı korumalıdır |
Malzemeler
| Bileşen | Malzeme Seçenekleri |
| Salmastra Yüzeyi | Silisyum karbür (Q1, Q2) |
| Oturma Yüzeyi (Seat) | Silisyum karbür (Q1, Q2) |
Tipik Endüstriyel Uygulamalar
| Su ve Atık Su Teknolojisi | Kirli, Aşındırıcı ve Katı İçeren Akışkanlar | Tarak (Dredger) Pompaları |
| Madencilik Endüstrisi | Petrol ve Gaz Endüstrisi | Petrol Kumu (Oil Sand) Çıkarma Tesisleri |
| Enerji Santrali Teknolojisi | Kağıt ve Selüloz Endüstrisi | Kanalizasyon Suyu Pompaları |
| Baca Gazı Kükürt Giderme (FGD) Tesislerinde Yıkayıcılar (Scrubbers) |

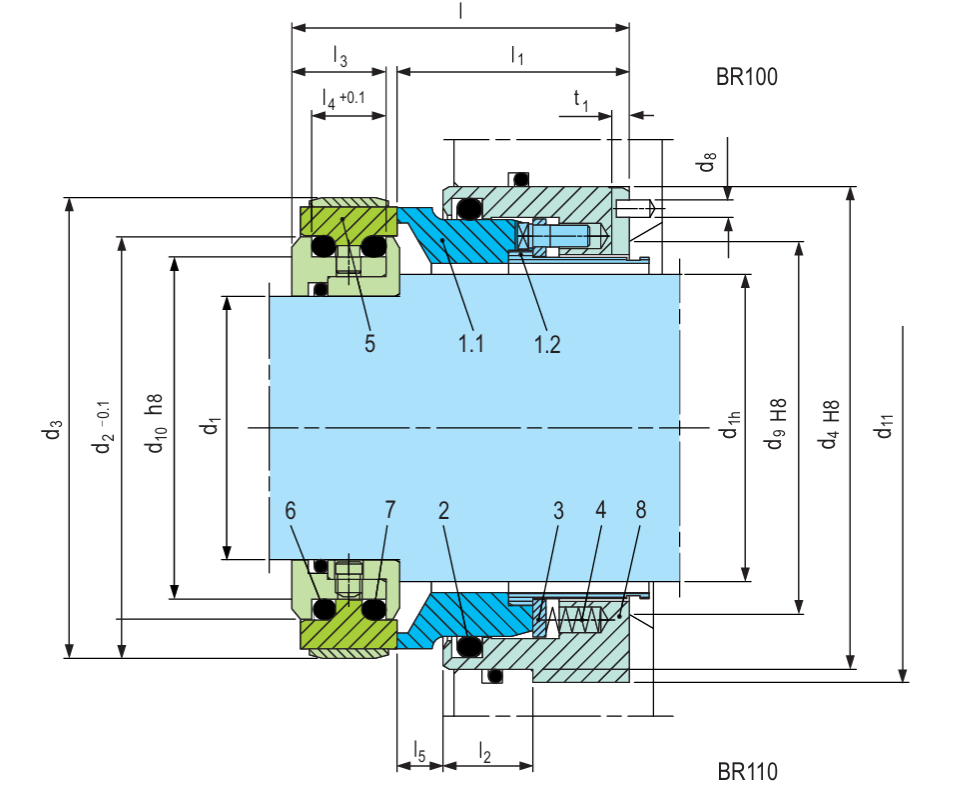

Montaj Notları
| Montaj Yönü | Model |
| Çark tarafından | BR100 |
| Yatak tarafından | BR110 |
Standartlar
| EN 12756 |
