CTXAPI Single & Dual Seals
Bu ürün için uygulamanıza özel teknik değerlendirme ve fiyat teklifi sunuyoruz. Mühendis ekibimiz aynı gün içinde dönüş yapar.
Ürün Kataloğu / Teknik Doküman Detaylı teknik özellikler ve ölçüler için PDF dokümanı görüntüleyin
Orijinal Ürün Garantisi
Hızlı Tedarik
Mühendislik Desteği
Ürün Detayları
Ürün Tanımı

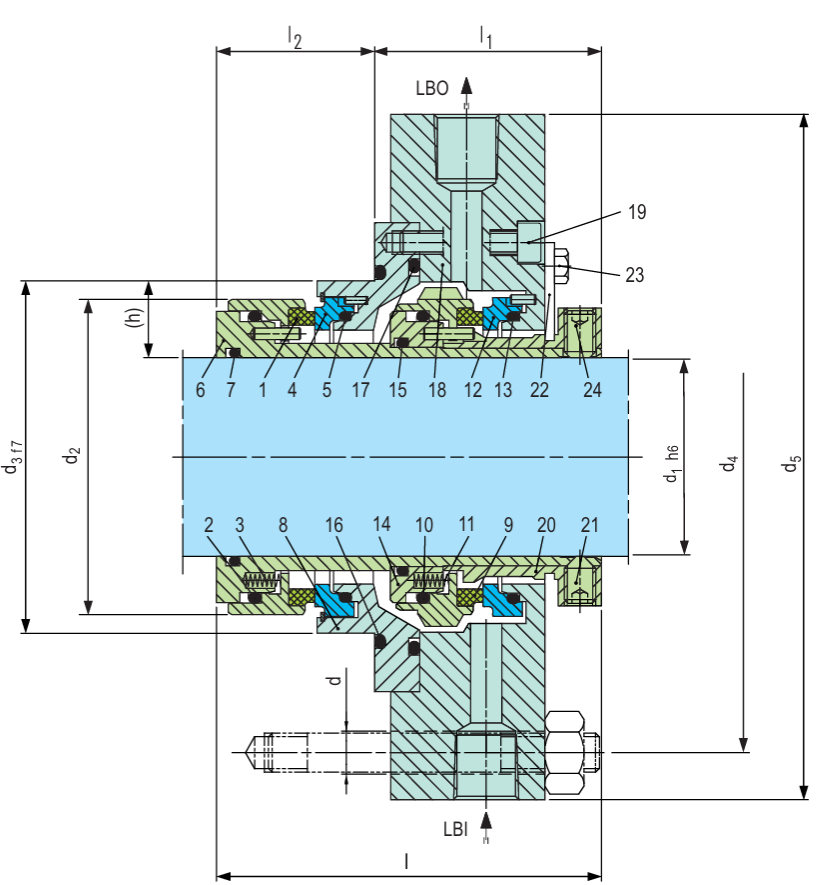

| Tekli ve çift salmastra konfigürasyonu |
| Balanslı tasarım |
| Dönüş yönünden bağımsız çalışma |
| Kartuş (cartridge) konstrüksiyon |
| API 682 / ISO 21049 standardına uygun salmastra tasarımı |
| Kategori 1, Tip A, Düzenleme (Arrangement) 1, 2 veya 3 uyumlu |

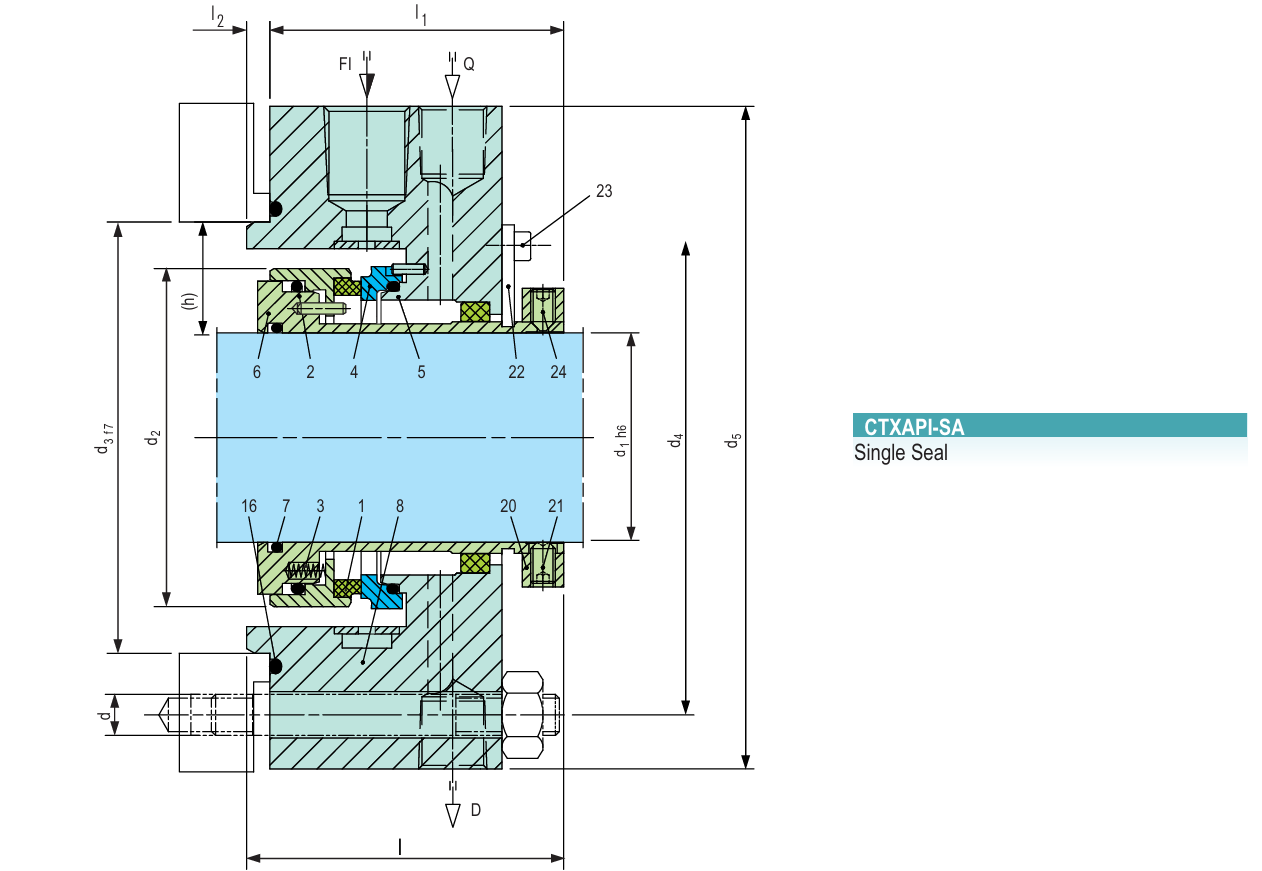

| API Plan 11 ve 61 ile tekli salmastra |
| API Plan 52 / 53 ile çift salmastralar |
| Sıkı geçmeli (shrink-fitted) salmastra yüzeyleriyle sağlam konstrüksiyon |
| Ağır hizmet tipi masif oturma yüzeyi (solid seat) tasarımı |
| Dönüş yönünden bağımsız tasarım varyasyonu da mevcuttur |
| Talep üzerine ek yıkama (flushing) planları mevcuttur |
Performans Aralığı
|
Boyutlar (d1)
110 mm'ye kadar
4.250"'e kadar • diğer boyutlar talep üzerine
|
Basınç
p1 = 22 bar
319 psi
|
Sıcaklık
-40 °C – +260 °C
-40 °F – +500 °F
|
Hız
23 m/s'ye kadar
75 ft/s
|
Teknik Özellikler
| Mil sapmalarını ve proses dalgalanmalarını karşılayacak şekilde tasarlanmıştır |
| Isı dağılımı (heat dissipation) için verimli konstrüksiyon |
| Kompakt montaj tasarımı |
| Fabrikada monte edilmiş kartuş ünitesi ile kolay kurulum |
| Yaylar kirlenmeyi önlemek için ürüne karşı korumalıdır |
| Ters basıncı (reverse pressure) karşılayabilir |
| Çeşitli sıcaklık ve basınçlarda geniş uygulama yelpazesini yönetebilir |
| Çeşitli salmastra haznelerine uyum sağlayan çok yönlü tasarım |
Malzemeler
| Bileşen | Malzeme Seçenekleri |
| Salmastra Yüzeyi | Antimon emdirilmiş karbon grafit (A), basınçsız sinterlenmiş silisyum karbür (Q12) |
| Oturma Yüzeyi (Seat) | Basınçsız sinterlenmiş silisyum karbür (Q1) |
| İkincil Sızdırmazlık Elemanları | FKM (V), FFKM (K), NBR (P), EPDM (E) |
| Yaylar | Hastelloy® C-4 (M) ve C-276 (M5) |
| Metal Parçalar | CrNiMo çelik (G) |
Tipik Endüstriyel Uygulamalar
| Kimya Endüstrisi | Hafif Uçucu ve Yüksek Viskoziteli Hidrokarbonlar | Düşük Katı İçerikli ve Az Aşındırıcı Akışkanlar |
| Yağlama |
