GSAZ
GSAZ Dual Seals
Bu ürün için uygulamanıza özel teknik değerlendirme ve fiyat teklifi sunuyoruz. Mühendis ekibimiz aynı gün içinde dönüş yapar.
Ürün Kataloğu / Teknik Doküman Detaylı teknik özellikler ve ölçüler için PDF dokümanı görüntüleyin
Orijinal Ürün Garantisi
Hızlı Tedarik
Mühendislik Desteği
Ürün Detayları
Ürün Tanımı
| Çift salmastra konfigürasyonu |
| Balanslı tasarım |
| Dönüş yönünden bağımsız çalışma |
| Kartuş konstrüksiyon |
| Gaz yağlamalı tasarım |
| Üstten girişli tank ve reaktör uygulamaları için tasarlanmıştır |
Performans Aralığı
|
Mil Çapı (d3)
40 - 220 mm
1.6" - 8.7"
|
Sıcaklık
-20 °C - +150 °C
Soğutma flanşı ile 250 °C
|
Basınç
Vakum - 6 bar
p3 = 9 bar • Δp min. 3 bar
|
Hız
0 - 10 m/s
0 - 33 ft/s
|
| Parametre | Değer |
| Model | GSAZ Gas Lubricated Seal |
| Mil çapı | d3 = 40 ... 220 mm (1.6" ... 8.7") |
| Proses basıncı | p1 = vakum ... 6 bar (87 psi) |
| Buffer basıncı | p3 = 9 bar (131 psi) |
| Diferansiyel basınç | Δp = min. 3 bar (44 psi) |
| Sıcaklık | t1 = -20 °C ... +150 °C (-4 °F ... +302 °F) |
| Soğutma flanşı ile sıcaklık | 250 °C (482 °F) |
| Hız | 0 ... 10 m/s (0 ... 33 ft/s) |
Teknik Özellikler
| Salmastra yüzeyleri çalışma sırasında temassız olacak şekilde tasarlanmıştır |
| Yüksek verimlilikle çevresel koruma sağlayacak şekilde geliştirilmiştir |
| Temassız tasarım sayesinde salmastra yüzeylerinde sürtünme oluşmaz ve salmastra veya akışkan içinde ısı üretimi meydana gelmez |
| Sürtünme ısısını dağıtmak için karmaşık bileşenlere ihtiyaç duyulmadığından sorunsuz çalışma sağlar |
| Büyük eksenel hareketleri karşılamak için tork aktarımı clamping ring üzerinden sağlanır |
| Döner seat merkezde konumlandırılacak şekilde tasarlanmıştır |

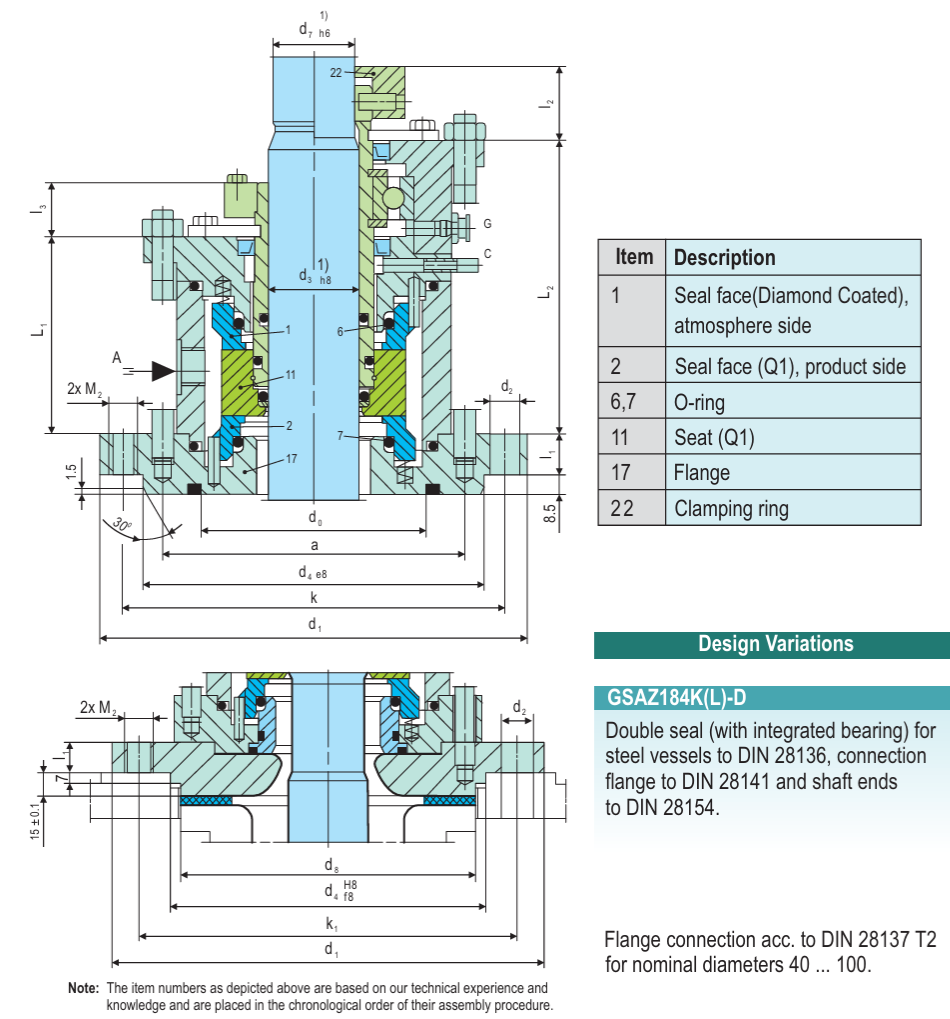

Malzemeler
| Bileşen | Malzeme Seçenekleri |
| Salmastra Yüzeyi | Atmosfer tarafı diamond coated seal face; ürün tarafı silisyum karbür (Q1) |
| Oturma Yüzeyi (Seat) | Silisyum karbür (Q1) |
| İkincil Sızdırmazlık Elemanları | O-ring malzemesi uygulama ve sıcaklık şartlarına göre seçilir |
| Metal Parçalar | Flanş ve clamping ring uygulama şartlarına göre seçilir |
Tipik Endüstriyel Uygulamalar
| Agitatörler | Kimya Endüstrisi | Çift Salmastralı Çevreye Zararlı Akışkanlar | Gıda ve İçecek Endüstrisi |
| Gazlar ve Sıvılar | Yüksek Saflık Gerektiren Akışkanlar | İlaç Endüstrisi |
Standartlar ve Opsiyonlar
| DIN 28136 T2 - çelik tanklar için |
| DIN 28141 - çelik tanklar için flanş bağlantısı |
| DIN 28154 - çelik tanklar için mil ucu |
| DIN 28136 T3 - cam kaplı tanklar için |
| DIN 28137 T2 - cam kaplı tanklar için flanş bağlantısı |
| Opsiyonlar: soğutma veya ısıtma flanşı, flush, polimerizasyon bariyeri |
