Ürün Tanımı
| Tekli salmastra konfigürasyonu |
| Balanslı tasarım |
| Dönüş yönünden bağımsız çalışma |
| Kartuş (cartridge) konstrüksiyon |
| Metal körüklü (metal bellows) tasarım |
| Quench ve lip seal (-QN) veya throttle ring (-TN) seçenekli tekli salmastra |
| Flush ve quench bağlantıları mevcuttur |

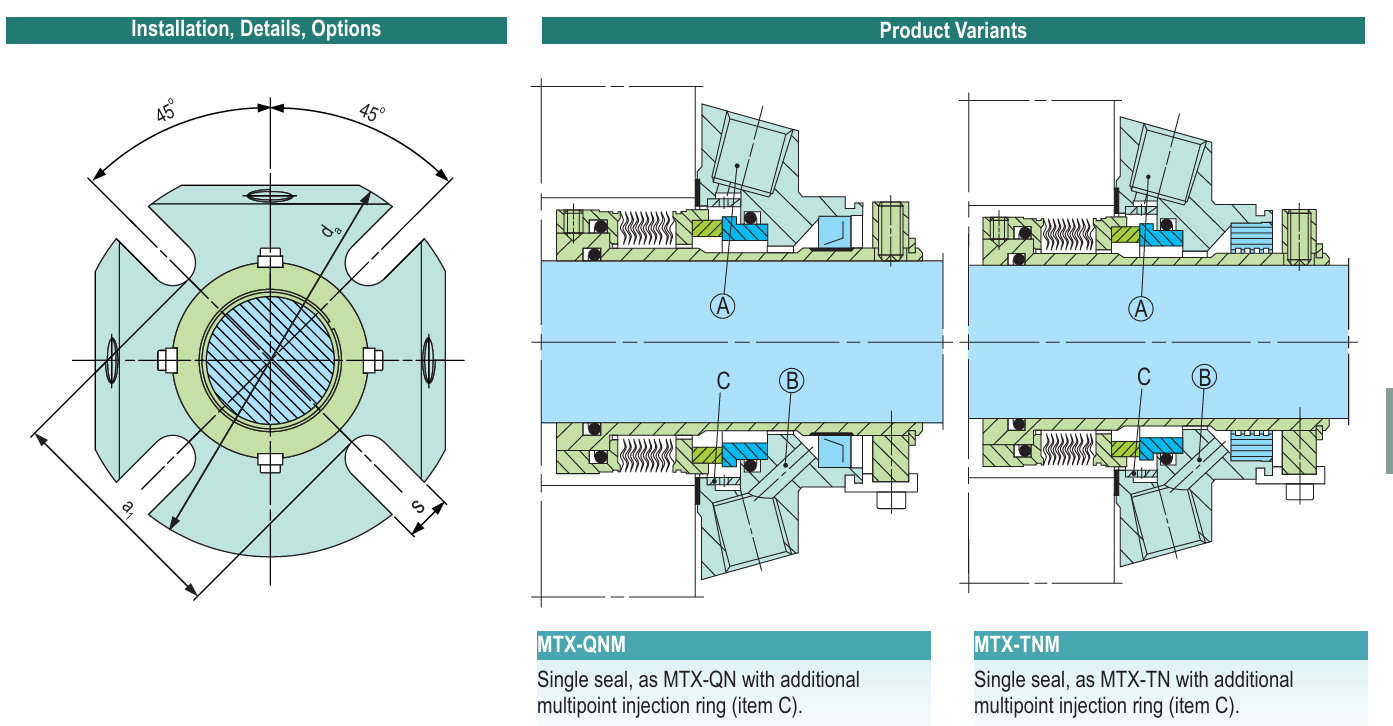

| -QNM ve -TNM versiyonları için çok noktalı enjeksiyon ring tasarımı mevcuttur |
Performans Aralığı
|
Mil Çapı (d1)
25 – 80 mm
1" – 3.15"
|
Sıcaklık
-40 °C – +220 °C
-40 °F – +428 °F • O-ring dayanımı kontrol edilmelidir
|
Basınç
25 bar'a kadar
363 psi
|
Tasarım
Metal Körüklü
Yüksek sıcaklık uygulamaları için uygundur
|
| Parametre | Değer |
| Model | MTX Single Seals |
| Mil çapı | d1 = 25 ... 80 mm (1" ... 3.15") |
| Sıcaklık | t = -40 °C ... +220 °C (-40 °F ... +428 °F) |
| Basınç | p = 25 bar (363 psi) |
| O-ring çalışma sınırları | O-ring malzemesinin sıcaklık ve kimyasal dayanımı ayrıca kontrol edilmelidir |
Teknik Özellikler
| Proses pompası standardizasyonu için idealdir |
| Kısa radyal montaj yüksekliği sayesinde stuffing box chamber üzerinde ölçüsel değişiklik gerekmez |
| Yumuşak salmastralı pompaların dönüşümü / retrofiti ve yüksek adetli OEM üretimi için uygundur |
| Fabrikada monte edilmiş kartuş ünitesi kolay kurulum sağlar ve duruş süresini azaltır |
| Uzun çalışma ömrü için dayanıklı tasarım |
| Metal körük tasarımı, kendini temizleme etkisini verimli şekilde destekler |
| Yüksek sıcaklık uygulamaları için uygundur |
Malzemeler
| Bileşen | Malzeme Seçenekleri |
| Salmastra Yüzeyi | Antimon emdirilmiş karbon grafit (A), silisyum karbür (Q1) |
| Oturma Yüzeyi (Seat) | Silisyum karbür (Q1) |
| İkincil Sızdırmazlık Elemanları | FKM (V), EPDM (E), FFKM (K) |
| Metal Körük | Inconel® 718 (M6) |
| Metal Parçalar | CrNiMo çelik (G), Duplex (G1) |
| Throttle Ring | PTFE karbon grafit takviyeli (T12) |
| Lip Seal | NBR (P), PTFE karbon takviyeli (T3) |
Tipik Endüstriyel Uygulamalar
| Rafinaj Teknolojisi | Petrokimya Endüstrisi | Sıcak Akışkanlar | Soğuk Akışkanlar |
| Yüksek Viskoziteli Akışkanlar | Pompalar | Özel Döner Ekipmanlar | Yüksek Sıcaklık Uygulamaları |
