UTX
UTX Single Seals
Bu ürün için uygulamanıza özel teknik değerlendirme ve fiyat teklifi sunuyoruz. Mühendis ekibimiz aynı gün içinde dönüş yapar.
Ürün Kataloğu / Teknik Doküman Detaylı teknik özellikler ve ölçüler için PDF dokümanı görüntüleyin
Orijinal Ürün Garantisi
Hızlı Tedarik
Mühendislik Desteği
Ürün Detayları
Ürün Tanımı
| Tekli salmastra konfigürasyonu |
| Balanssız tasarım |
| Dönüş yönünden bağımsız çalışma |
| Kartuş (cartridge) konstrüksiyon |
| UTX Single Bellows Seals, proses pompalarında düşük maliyetli kartuş salmastra çözümü olarak kullanılır |
Performans Aralığı
|

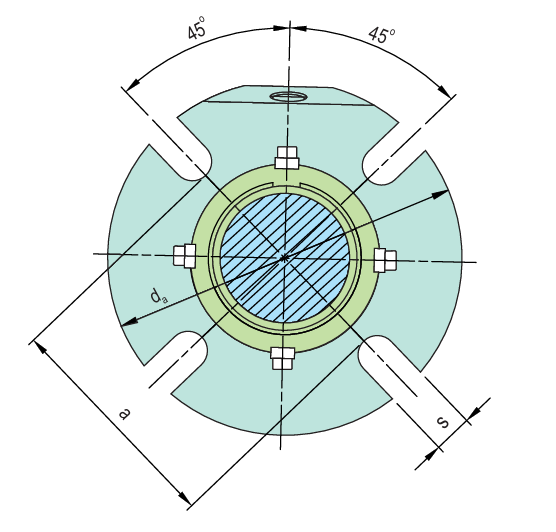

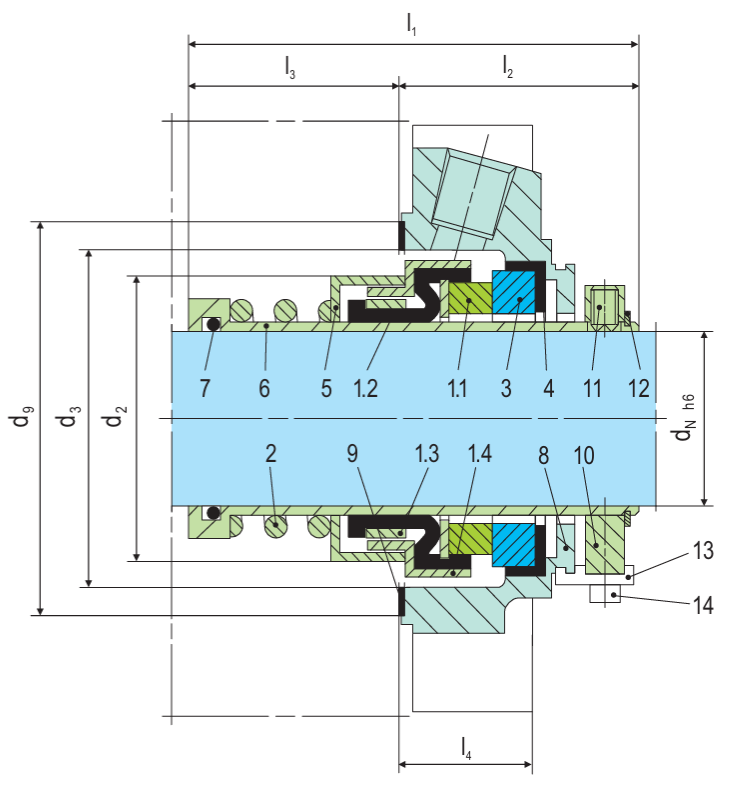

Boyutlar
75 mm'ye kadar
1" – 2.625" aralığı
|
Sıcaklık
-20 °C – +140 °C
-4 °F – +284 °F
|
Basınç
12 bar'a kadar
174 psi
|
Hız
10 m/s'ye kadar
33 ft/s
|
| Parametre | Değer |
| Model | UTX |
| Boyut aralığı | 75 mm'ye kadar • 1" ... 2.625" |
| Sıcaklık | t = -20 °C ... +140 °C (-4 °F ... +284 °F) |
| Basınç | p1 = 12 bar (174 psi) |
| Çevresel hız | 10 m/s (33 ft/s) |
| İzin verilen eksenel hareket | ± 0,5 mm |
Teknik Özellikler
| Proses pompası standardizasyonu için idealdir |
| API 682 Plan 11'e uygun flushing bağlantısı ile salmastra haznesinin temizlenmesi ve soğutulması sağlanabilir |
| Düşük maliyetli kartuş salmastra çözümüdür |
| Kısa radyal montaj yüksekliği sayesinde stuffing chamber üzerinde ölçüsel değişiklik gerekmez |
| Yumuşak salmastralı pompaların dönüşümü / retrofiti ve yüksek adetli OEM üretimi için uygundur |
| Fabrikada monte edilmiş kartuş ünitesi kolay kurulum sağlar ve duruş süresini azaltır |
| Uzun çalışma ömrü için dayanıklı tasarım |
Malzemeler
| Bileşen | Malzeme Seçenekleri |
| Salmastra Yüzeyi | Reçine emdirilmiş karbon grafit (B), silisyum karbür (Q1) |
| Oturma Yüzeyi (Seat) | Silisyum karbür (Q1) |
| İkincil Sızdırmazlık Elemanları | FKM (V), EPDM (E) |
| Metal Parçalar | CrNiMo çelik (G), CrNiMo döküm çelik (G) |
Tipik Endüstriyel Uygulamalar
| Su ve Atık Su Teknolojisi | Kanalizasyon Suyu | Soğuk ve Sıcak Su | Soğutma Akışkanları |
| İçecek Uygulamaları | Sirkülasyon Pompaları | Su Pompaları | Atık Su Pompaları |
